調節型電動執行器
工作轉角：90°（最大100°）。
最大扭矩：從49至1960Nm。（參考附表）
工作電壓：230V ac (±10%) 50/60 Hz 單相
輸入信號：4~20 mA (1~5 Vac)。
輸出信號：4~20 mA (1~5 Vdc，AM 20型號)。
分辨率:1/250 (在1/200 – 1/400間可調節) 。
調節范圍:零/滿位。
功能選擇鈕:正/反。
無輸入信號時工作模式選擇器:開-關-停
絕緣電阻: 100 MΩ / 500 Vdc
耐壓: 1500 Vac / 1分鐘
電機絕緣等級:E級
工作溫度: 從-25°C至+55°C
防護等級: IP65,符合NEMA4.4X標準
閥門連接:從F05至F14 ISO5211
電機過熱內部自動復位保護
限位開關配全行程可調凸輪
機械限位開關安全可調
位子指示器可視
配備手動操作手柄
螺絲緊固電線接頭
專用電纜固定頭
最大工作噪聲: 73dB
電壓：115Vac - 24Vac（*）
輸入信號：4~12 mA (1~3 Vdc) - 12~20 mA (3~5 Vdc)
輔助限位開關
扭矩限制器
空間加熱器
驅動軸接頭
手動輪(**)
* 僅限用于AM 50-AM 100型號
** 僅限用于AM 50-AM 100-AM 200型號
| ?型號 | am 20 | am 50 | am 100 | am 200 | am 400 | am 500 | am 1000 | am 1500 | am 2000 |
| ?扭矩 Nm | 20 | 49 | 98 | 196 | 390 | 490 | 980 | 1470 | 1960 |
| 循環時間（50Hz）秒 | 15 | 15 | 30 | 15 | 30 | 15 | 30 | 45 | 60 |
| ?循環時間（50Hz）秒 | 12,5 | 12,5 | 25 | 12,5 | 25 | 12,5 | 25 | 38 | 50 |
| ?消耗電流 230V 50/60Hz???A | 0,4/0,5 | 0,35/0,4 | 0,35/0,4 | 0,9/1 | 0,9/1 | 1,3/1,4 | 1,3/1,4 | 1,3/1,4 | 1,3/1,4 |
| ?消耗電流 150V 50/60Hz???A | 0,8/0,9 | 0,6/0,7 | 0,6/0,7 | 1,9/2 | 1,9/2 | 2,5/2,6 | 2,5/2,6 | 2,5/2,6 | 2,5/2,6 |
| ?消耗電流 24V 50/60Hz???A | ---- | 1,7/1,8 | 1,7/1,8 | ---- | ---- | ---- | ---- | ---- | ---- |
| 1 | ?????????缸體 | ??鋁 |
| 2 | ???缸蓋???? | ????鋁 |
| 3 | ?位子指示器 | ?玻璃 |
| 4 | ?電控裝置蓋 | ???鋁 |
| 5 | ??接頭匯總盒蓋子 | ??????鋁 |
| 6 | 固定電纜裝置 | ?鋅合金 |
| 7 | ?手柄接口 | ??鋼 |
| 8 | ?外軸? | ?鋅合金（AM1500 - AM2000：鋼） |
| 9 | ?安全限位 | ?????不銹鋼?????? |
| 10 | ?手柄接口護套 | ???丁晴橡膠 |
| 11 | ?手柄 | ????????不銹鋼 |

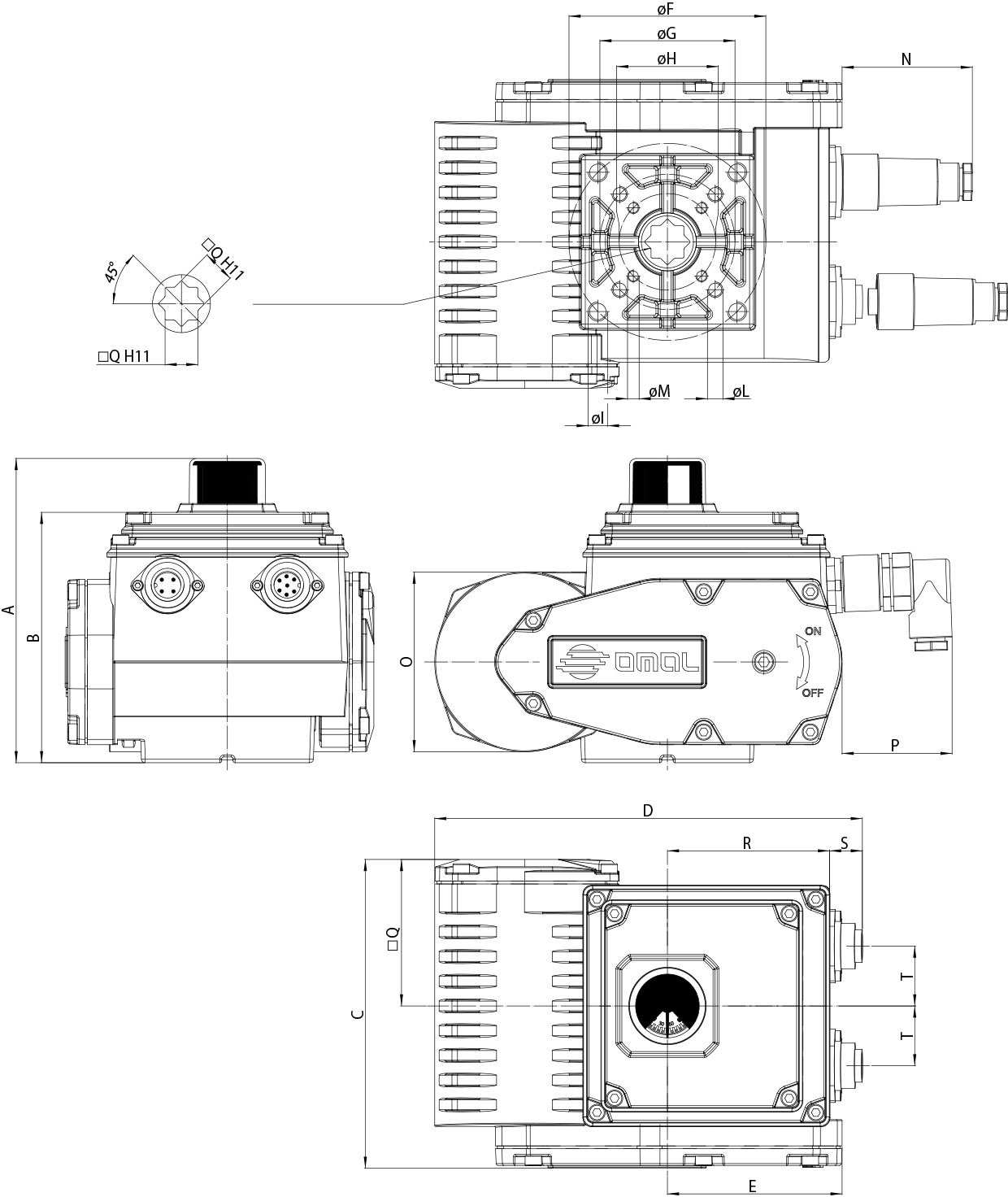

| ?型號 | AM 20 | AM 50 | AM 100 | AM 200 | AM 400 | AM 500 | AM 1000 | AM 1500 | AM2000 |
| A MM. | 165,8 | 207,5 | 207,5 | 256,5 | 256,5 | 381 | 381 | 381 | 381 |
| B?MM. | 114,5 | 122,5 | 122,5 | 156,5 | 156,5 | 242 | 242 | 253,5 | 253,5 |
| C?MM. | 119,5 | 163,5 | 163,5 | 185 | 185 | 234 | 234 | 234 | 234 |
| D?MM. | 83,3 | 110 | 110 | 133,5 | 133,5 | 199,5 | 199,5 | 199,5 | 199,5 |
| E?MM. | 51 | 54,5 | 54,5 | 62,5 | 62,5 | 105 | 105 | 105 | 105 |
| F?MM. | ---- | 28 | 28 | 36 | 36 | 56 | 56 | 56 | 56 |
| G MM. | ---- | 6 | 6 | 8 | 8 | 10 | 10 | 10 | 10 |
| H?MM. | ---- | 16,5 | 16,5 | 21,3 | 21,3 | 31,3 | 31,3 | 31,3 | 31,3 |
| I?MM. | 1 | 11,5 | 11,5 | 12 | 12 | 8 | 8 | 8 | 8 |
| K?MM. | 16 | 29 | 29 | 34 | 34 | 54 | 54 | 54 | 54 |
| L?MM. | 12 | 40,5 | 40,5 | 46 | 46 | 62 | 62 | 62 | 62 |
| M MM. | 26 | 35 | 35 | 40 | 40 | 65 | 65 | 65 | 65 |
| P?MM. | 50-F05 | 70-F07 | 70-F07 | 102-F10 | 102-F10 | 125-F12* | 125-F12* | 140-F14 | 140-F14 |
| Q?MM. | 36-F03 | 50-F05 | 50-F05 | 70-F07 | 70-F07 | 102-F10* | 102-F10* | ---- | ---- |
| R X 深度?MM. | M6X12 | M8X12 | M8X12 | M10X16 | M10X16 | M12X20* | M12X20* | M16X25 | M16X25 |
| S X??深度MM. | M5X10 | M6X10 | M6X10 | M8X13 | M8X13 | M10X20* | M10X20* | ---- | ---- |
| T?MM. | 80 | 98 | 98 | 135 | 135 | 160 | 160 | 160 | 160 |
| U?MM. | 72 | 86 | 86 | 106 | 106 | 140 | 140 | 140 | 140 |
| V?MM. | 40 | 44 | 44 | 44 | 44 | ---- | ---- | ---- | ---- |
| 重量?Kg. | 3,1 | 4,5 | 4,5 | 8,7 | 8,7 | 22,8 | 22,8 | 22,8 | 22,8 |
| ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| * 按照要求提供連接法蘭孔為M16x25 su 100 F14 | |||||||||
?
| ?零部件名稱 | 配置器 |
| ?2個限位開關 | l2 |
| ?電位器?135 ohm | p1 |
| 電位器?500 ohm | p2 |
| ?電位器?1000 ohm | p3 |
| R/I 轉換器?4÷20 mA | ri |
| ?速度控制器 | sc |
| ?關閉扭矩限制器?????? | t1 - (t5? AM 500÷2000) |
| 開啟扭矩限制器? | t2 - (t6? AM 500÷2000) |
| ?抗冷凝裝置????????? | sh |
| ?手動手輪 | hw |
| ? | p(1-2-3) | t1/t2??t5/t6 | sh | ri | sc | hw | l2 |
| am 20 | 否 | 否 | 否 | 否 | 否 | 否 | 否 |
| am 50 ÷ am 200 | 否 | 是 | 是 | 否 | 否 | 是 | 是 |
| am 400 ÷ am 2000 | 否 | 是 | 是 | 否 | 否 | 否 | 是 |
?
| 是=可提供此型號執行器的附件 |
| 否=不能提供此型號執行器的附件 |
| 注解：所有所需附件都須在訂貨時特別提出 |
標準形式的交流電連接線路實例
