梭閥是什么閥門？適用于什么場合？

作者：得銳自動化發表時間：2019-07-17 08:10:33瀏覽量：5960【小中大】

梭閥是意大利OMAL自控閥門公司研發的一款直行程閥，它的全名叫“VIP氣動梭閥”，它將執行機構和切斷元件合二為一。當時，OMAL氣動梭閥的推出，可以說是轟動歐洲，并于當年獲得歐洲工業設計金獎。體積小巧、壽命長、免維護等優點，被主要應用于小型空分設備中的制氧機、制氮機和精密醫療設備中。

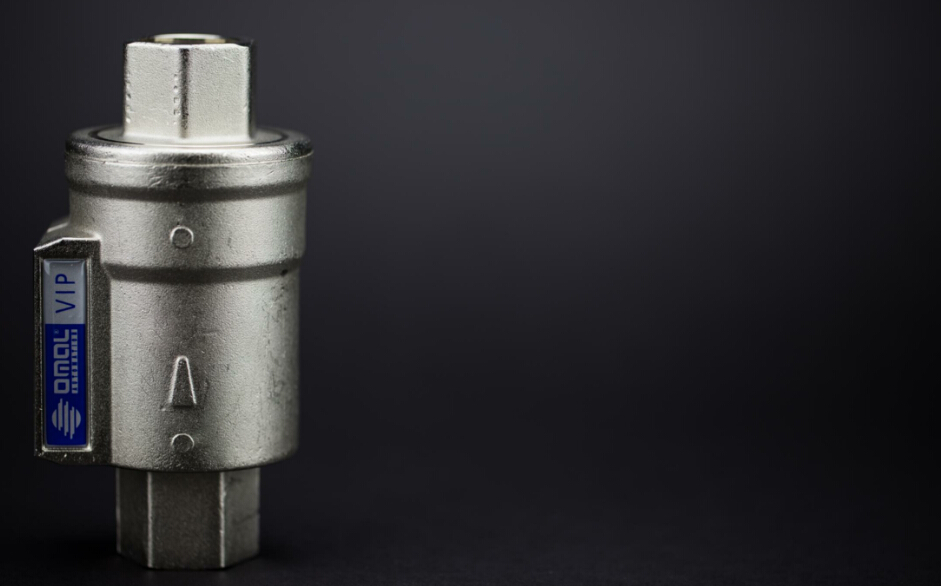

VIP氣動梭閥

為什么VIP氣動梭閥在制氧機、制氮機上廣受歡迎？我們不得不先說說在梭閥推出之前，小型空分設備在流體控制上所遇到的難題。

小型空分設備在流體控制上所面臨的問題

問題一：空間緊湊。小型空分設備一般為制氧/制氮機、醫用氣體設備等。設備體積較小，空間緊湊。其他閥門提交較大，安裝不上。

問題二：故障率高。在梭閥應用之前，一般用角座閥、蝶閥、球閥等其他閥門代替，其在空分設備上故障率偏高。

問題三：壽命很短。一般氣動球閥使用壽命只有5萬次左右，使用周期短，壽命普遍不長。

問題四：維護頻繁。小型設備閥門開啟頻繁，閥門密封磨損嚴重，要經常維護。

問題五：成本提高。使用氣動球閥或氣動蝶閥成本相對較高，而且對氣源消耗較大，提高空氣壓縮機負荷。

這些問題的存在，會讓你嘔心瀝血、潛心打造的制氧制氮設備，因一臺閥門而失去市場競爭力！

VIP梭閥的推出

為什么是“史無前例”的推出？因?yàn)橹蒲踔频獧C(jī)在以前都是采用角座閥，梭閥在OMAL推出之前是沒有的。所以梭閥是僅屬于OMAL的專利產品。意大利OMAL推出VIP梭閥，解決了制氧制氮機、及其他小型設備的流體控制難題。并于1998年獲得歐洲工業設計金獎。

VIP梭閥的特點

特點一：小、巧 VS 空間緊湊

VIP梭閥體積十分小，將執行機構與切斷元件合二為一，閥芯同時也是執行機構的活塞。因此它可以非常緊湊，比氣動球閥體積小大約60%。非常適用于空間緊湊的小型空分設備上。其次，VIP梭閥沒有任何外動元件，安裝方便，簡單可靠。完美滿足精密設備中狹小空間閥門的安裝。

特點二：性能穩定 VS 故障率高

VIP梭閥的第二個特點就是性能穩定。由于介質壓力全部釋放在閥座上，活塞軸的移動幾乎不受介質阻力干擾，可快速開或關。經改進的閥內結構，使介質流態更好，壓損更小。同時，VIP梭閥通過ATEX（爆炸性環境）認證、PED(歐盟安全標準壓力）認證。

特點三：壽命長 VS 使用周期短

好的品質，為您的設備帶來良好的口碑效應，為您的品牌建設添磚加瓦VIP梭閥的使用周期長。首先，取決于優良的密封性能。其次，活塞軸幾戶不承受介質的阻力，磨損很小，開關次數輕松達到50萬次，是氣動球閥壽命的10倍。

特點四：免維護 VS 頻繁維護

梭閥內外表面鍍鎳，內表面防腐蝕處理，已預加潤滑脂。再加上其使用周期特別長，可真正做到免維護！所以，售后維修這塊，客戶安心您也省心！

特點五：降成本 VS 成本提高

1.VIP梭閥的價格低于氣動球閥、氣動蝶閥、角座閥等

2.VIP與單作用執行機構的氣動閥相比，VIP可以節省80%的供氣消耗。這會導致壓縮機負荷降低，或者使用較小尺寸的壓縮機，從而節省大量的經濟成本。

3.為您免去設備維護期間停工而帶來的損失。

VIP梭閥的參數介紹

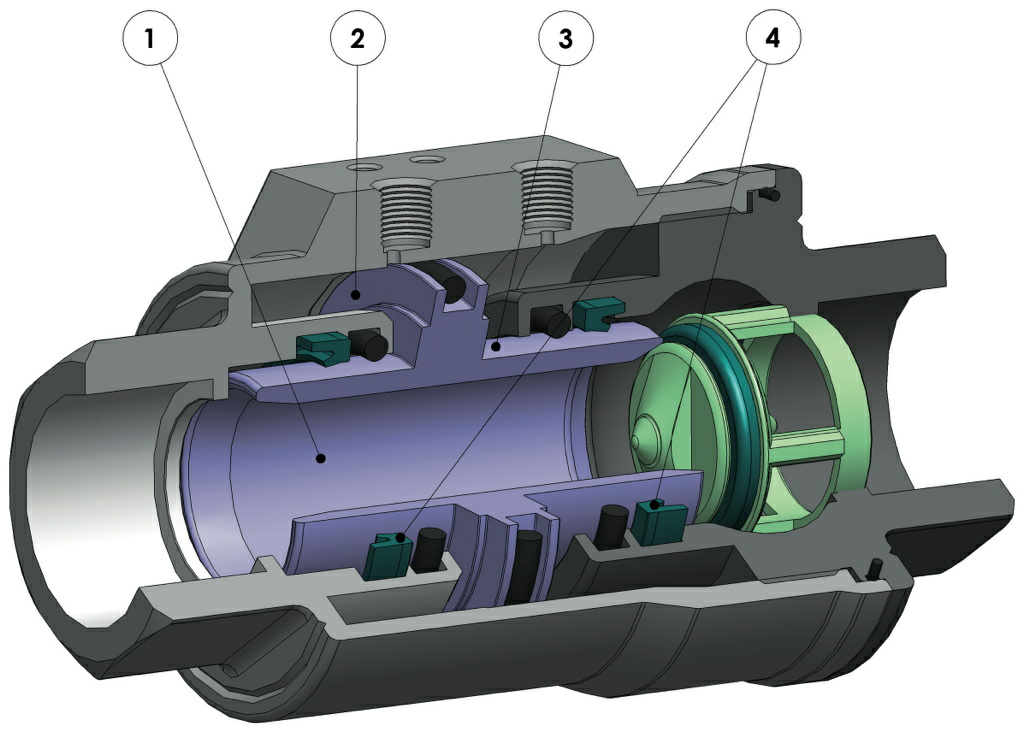

梭閥介紹

1.內部通道直徑等于管道直徑

流體總流量

2.集成在單個產品中的執行器和閥門

與驅動閥門相比，空間（-60％）更小，成本更低

3.帶化學鍍鎳的活塞（20） -25微米）

增強對腐蝕劑的保護

由于表面硬度的增加（400 -550 HV），減少了墊圈的磨損

4.唇形密封

墊與O形圈相比，墊圈磨損更少

梭閥參數

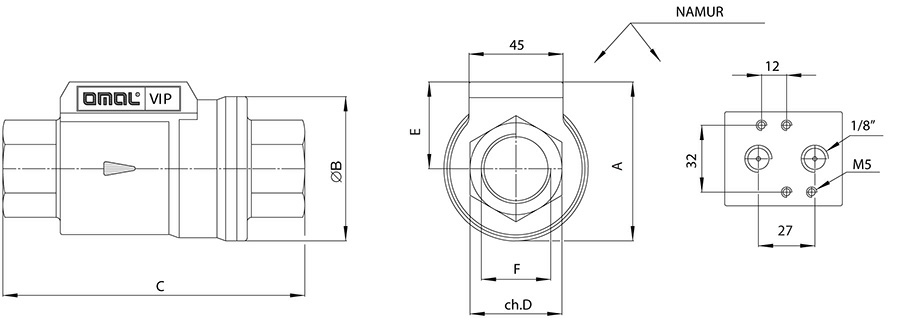

尺寸表
DN通經	10	15	20	25	32	40	50
連接螺紋尺寸（氣體）	3/8”	1/2”	3/4”	1”	1”1/4	1”1/2	2”
進氣孔mm	10	15	20	25	32	40	50
A mm.	54	60	70	76	92	102	115
?B mm.	46	51，7	63,5	69	86	96	109
C mm.	98	112	135	143	165	180	207
ch. D mm.	22	27	33	41	50	60	75
E mm.	31	34	39	42	49	54	60
空氣雙動 耗氣量 dm3/循環	0,024	0,035	0,063	0,08	0,15	0,219	0,31
空氣單動 耗氣量 dm3/循環	0,012	0,017	0,031	0,04	0,075	0,109	0,155
雙動 重量 Kg	0,8	1	1,59	1,8	3,13	3,5	5,5
單動 重量 Kg	0,85	1,05	1,69	1,88	3,41	3,7	5,8

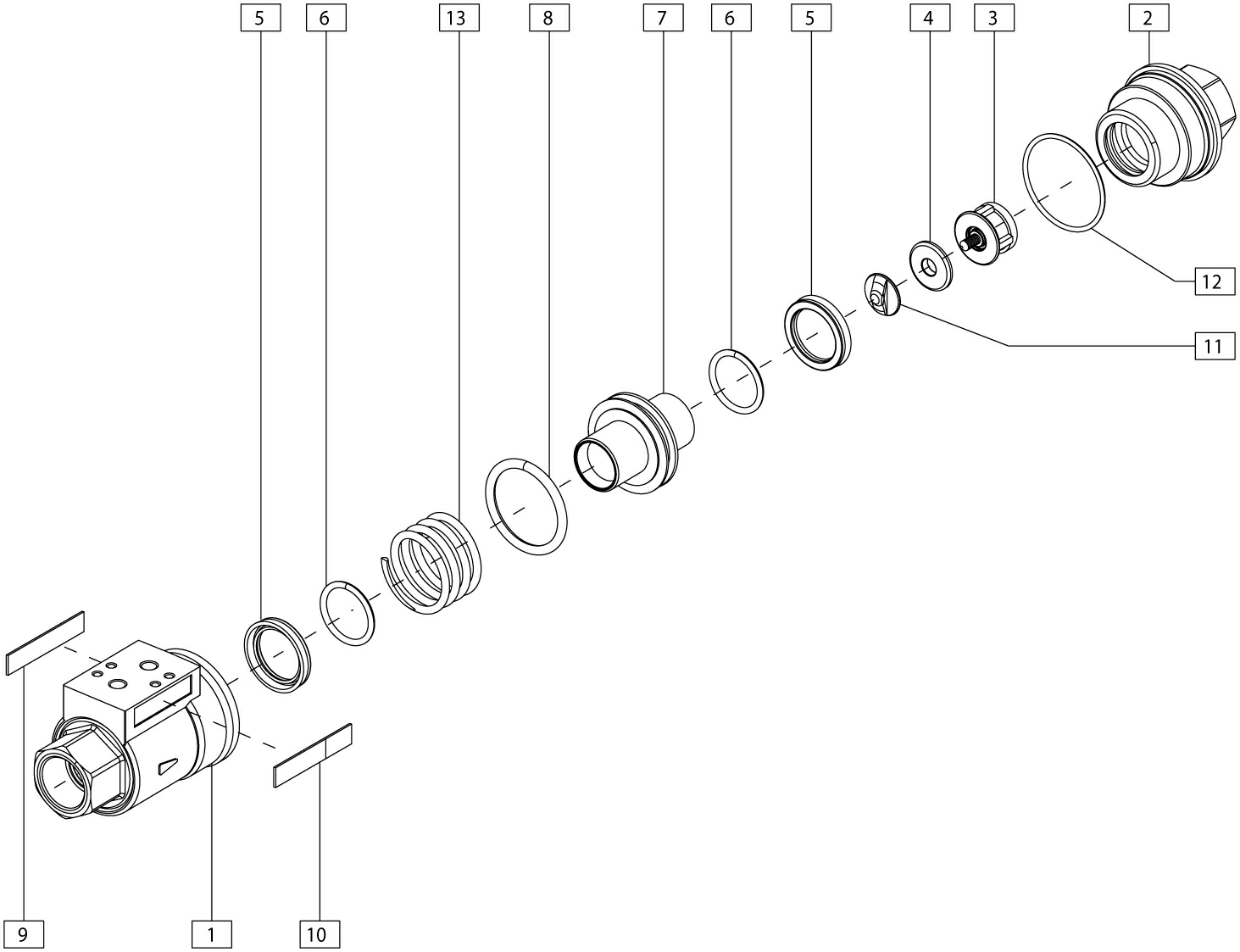

梭閥分解

位子	部件名稱	Q.ty	所用材料	處理標準
1	閥體	1	黃銅	EN 12165 CW617N - 鍍鎳
2	閥套	1	黃銅	EN 12165 CW617N - 鍍鎳
3	閥座	1	黃銅	EN 12165 CW617N - 鍍鎳
4	閥座密封圈	1	丁晴橡膠橡膠/氟橡膠/乙丙橡膠橡膠
5	契型密封圈	2	丁晴橡膠橡膠/氟橡膠/乙丙橡膠橡膠
6	環形閥桿圈	2	丁晴橡膠橡膠/氟橡膠/乙丙橡膠橡膠
7	活塞	1	黃銅	EN 12164 CW614N - 鍍鎳
8	環形活塞圈	1	丁晴橡膠橡膠/氟橡膠/乙丙橡膠橡膠
9	技術參數標牌	1	聚酯纖維
10	歐瑪爾（ OMAL）商標標	1	聚酯纖維
11	閥座環	1	黃銅	EN 12164 CW614N -鍍鎳
12	閥套環	1	丁晴橡膠橡膠/氟橡膠/乙丙橡膠橡膠
13	彈簧（僅用于單動型）	1	不銹鋼
